Hangzhou Ocean Industry Co., Ltd. yra viena iš pirmaujančių ge tipo movų gamintojų ir tiekėjų Kinijoje. Sveiki atvykę į didmeninę prekybą patvariomis pramoninėmis grandinėmis ir galios perdavimo dalimis, pagamintomis Kinijoje čia iš mūsų gamyklos. Visi pritaikyti produktai yra aukštos kokybės ir konkurencingos kainos.

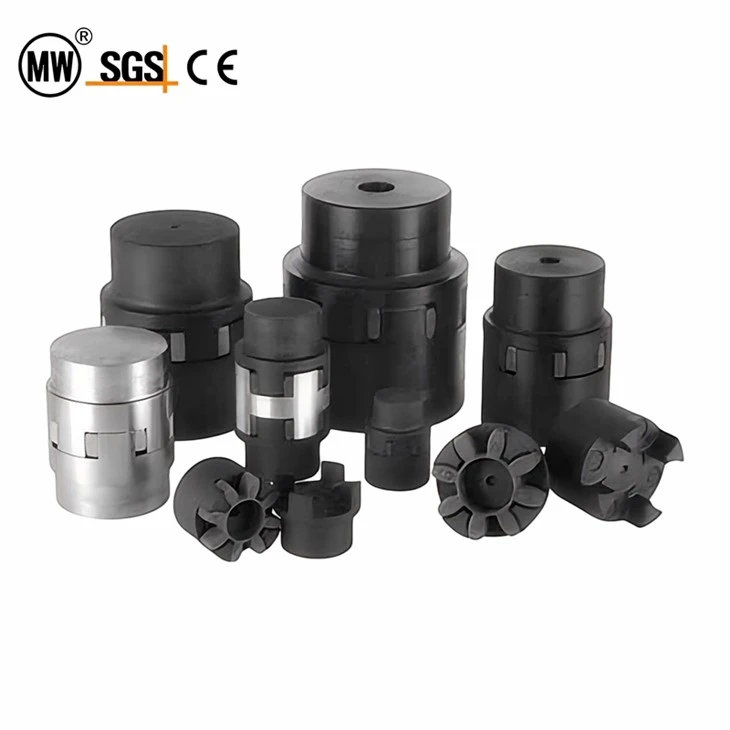

GE tipo movos yra labai lanksčios movos, plačiai naudojamos įvairioje mechaninėje įrangoje ir hidraulinėse sistemose.

Pagrindinės jo savybės: GE tipo movos gali lanksčiai perduoti sukimo momentą be priežiūros; Gaminys sukurtas su apsaugos nuo gedimų dažnio funkcija, užtikrinančia, kad gedimo atveju įranga nebūtų sugadinta; Movos turi gerą vibracijos sugėrimo gebą, kuri gali sumažinti vibracijos keliamą triukšmą ir susidėvėjimą. Lengva montuoti, montavimas gali būti baigtas ašiniu įterpimu, o priežiūra taip pat yra gana patogi. Tinka visų tipų mechaninei ir hidraulinei įrangai, galinčiai valdyti temperatūrą nuo -40 iki +100 laipsnių Celsijaus; Ši mova gali atlaikyti iki 270 000 Nm statinį sukimo momentą ir turi daugybę dydžių bei parametrų, kad atitiktų skirtingus taikymo reikalavimus. Yra amortizatoriai, kurie gali efektyviai kompensuoti ašinius, radialinius ir kampinius nuokrypius, pagerindami bendrą sistemos stabilumą.

Apibendrinant galima pasakyti, kad GE tipo movos yra idealus pasirinkimas pramoniniam naudojimui dėl savo išskirtinio veikimo ir lankstaus dizaino.

Parametras

Produktų asortimentas:

Standartai	Serijos tipas	Dydžių diapazonas
ANSI/DIN	GE – AL	GE19-GE38
	GE plieno	GE19-GE90
	GE skirtas GG25	GE38-GE90
	GE skirtas GGG40	GE100-GE180
	GE guminis tarpiklis	GE19-GE180

Pastaba: visi elementai yra bandomojoje angoje, o išpjova gali būti pateikta pagal klientų reikalavimus

ANSI

GE – AL

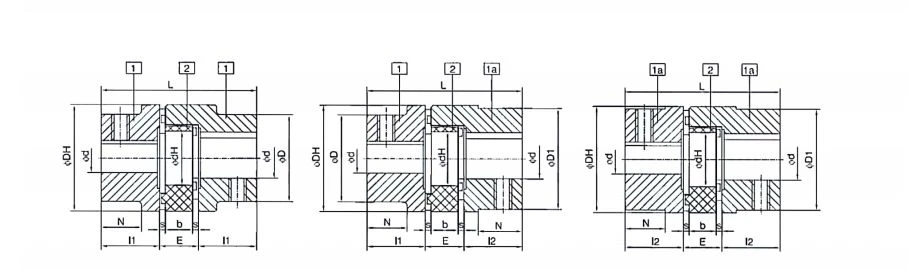

ANSI GE Type Couplings AL

																Medžiaga: AL
Katalogas	dalis	Elastomerų įvertinimo momentas			Kolektyvo dydis (lnch)											Inercijos momentas (lbin²)	G (lbs)
		Geltona ft{0}} svarų	Raudona ft{0}} svarų	Inercijos momentas lbin²	Anga (d)		L	z	E	b	S	N	DH	D.D1	dH
					Pilotas	Maks
GE-14	1a	5.53	9.22	0.0014	-	5/8	1.38	0.43	0.51	3/8	0.06	0	13/16	13/16	3/8	0.0085	0.044
GE-19	1	7.37	12.50	0.0102	-	3/4	2.6	0.98	0.63	1/2	0.08	3/4	15/8	11/4	11/16	0.0358	0.119
	1a				-	15/16								15/8		0.063	0.145
GE-24	1	25.80	44.25	0.0341	-	15/16	3.07	1.18	0.71	9/16	0.08	15/16	23/16	15/8	11/16	0.126	0.242
	1a				-	11/8								23/16		0.276	0.352
GE-28	1	70.10	118.08	0.0682	-	11/8	3.54	1.38	0.79	5/8	0.1	11/8	25/8	17/8	13/16	0.307	0.396
	1a				-	11/8								25/8		0.634	0.561

Užsakymo forma

GE-24	AL	Geltona	1	3/8	1a	5/8
GE-24	AL	Geltona	1	-	1	-
Movos dydis	Medžiaga	Voras	Stebulės dizainas	Baigtas gręžinys	Stebulės dizainas	Baigtas gręžinys

Pastaba: visi elementai yra bandomojoje angoje, o išpjova gali būti pateikta pagal klientų reikalavimus

GE plieno

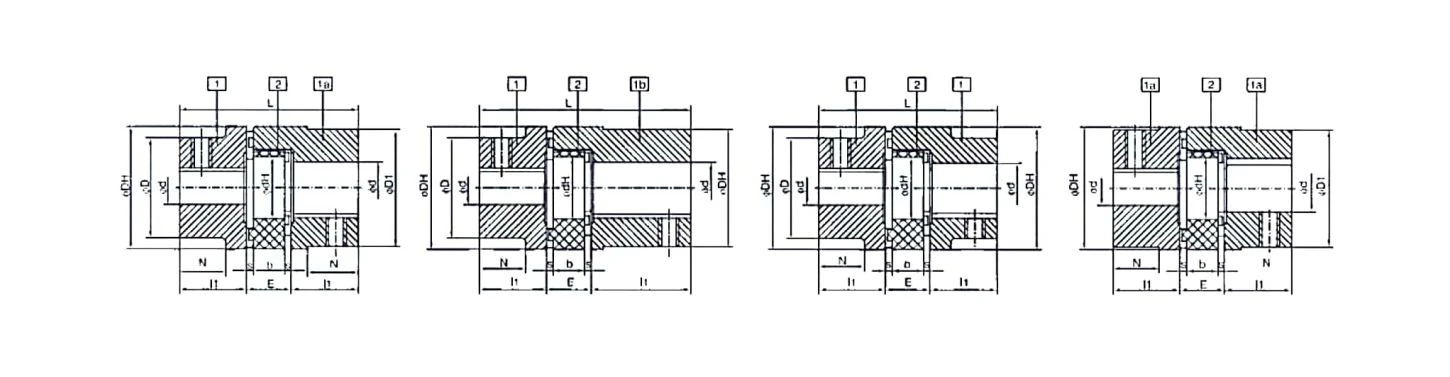

ANSI GE Type Couplings GG25

Katalogas	dalis	Elastomerų įvertinimo momentas			Kolektyvo dydis (mm)											Inercijos momentas Lb.in²	Wt svarų
		Geltona ft{0}} svarų	Raudona ft{0}}lib	Inercijos momentas Lb.in²	Anga (d)		L	l1,l2	E	b	S	N	Du	D,D	d
					Pilotas	Maks
GE-19	1a	7.37	12.50	0.0102	-	1	2.60	0.98	0.63	1/2	0.08	-	19/16	19/16	11/16	0.164	0.39
	1b						3.54	1.46								0.232	0.49
GE-24	1a	25.80	44.25	0.0341	-	13/8	3.07	1.18	0.71	9/16	0.08	-	23/16	23/16	11/16	0.678	0.79
	1b						4.65	1.97								1.078	1.26
GE-28	1a	70.10	118.08	0.0682	-	19/16	3.54	1.38	0.79	5/8	0.10	-	29/16	29/16	13/16	1.562	1.37
	1b						5.51	2.36								2.558	2.19
GE-38	1	140.00	240.00	0.17	-	17/8	4.49	1.77	0.94	3/4	0.12	11/16	31/8	23/4	11/4	3.458	2.46
	1b						6.46	2.76				-		31/8		6.854	3.94
GE-42	1	195.00	332.00	0.3410	-	21/8	4.96	1.97		13/16	0.12	11/8	33/4	33/5	113/16	8.400	3.34
	1b						6.93	2.95				-		33/4		15.260	6.25
GE-48	1	229.00	387.00	0.6820	-	27/16	5.51	2.20	1.02	13/16	0.14	11/4	41/8	33/4	2	13.787	4.60
	1b						7.40	3.15				-		41/8		23.830	8.67
GE-55	1	302.00	505.00	1.0230	-	215/16	6.30	2.56	1.18	7/8	0.16	17/16	43/4	41/16	23/8	27.160	6.96
	1b						8.20	3.54				-		43/4		44.610	13.06
GE-65	1	461.00	693.00	1.7050	-	31/8	7.28	2.95	1.38	1	0.18	17/8	55/16	412	211/16	43.430	10.62
	1b						9.28	3.04				-		55/16		81.740	19.08
GE-75	1	944.00	1416.00	6.8200	-	33/4	8.27	3.35	1.57	13/16	0.20	21/16	61/4	55/16	31/8	94.290	16.75
	1b						10.24	4.33				-		61/4		176.480	30.0
GE-90	1	1770.00	2655.00	13.6000	-	45/16	9.365	3.94	1.77	13/8	0.22	27/16	77/8	61/4	315/16	262.190	28.7
	1b						11.61	4.92				-		77/8		510.020	53.55

Užsakymo forma

GE-24	Plienas	Raudona	1a	3/8	1b	3/4
GE-24	Plienas	Geltona	1a	-	1a	-
Movos dydis	Medžiaga	Voras	Stebulės dizainas	Baigti anga	Stebulės dizainas	Baigti anga

Pastaba: visi elementai yra bandomojoje angoje, o išpjova gali būti pateikta pagal klientų reikalavimus

GE skirtas GG25

ANSI GE Type Couplings steel

Katalogas	dalis	Elastomerų įvertinimo momentas			Kolektyvo dydis (mm)											Inercijos momentas Lb.in²	Wt Lbs
		Geltona ft{0}} svarų	Raudona ft{0}} svarų	Inercijos momentas Lb.in²	Anga (d)		L	l1.12	E	b	S	N	DH	D.D1	dH
					Pilotas	Maks
GE-38	1	140	240	0.170	3/8	45598	4.49	1.77	0.95	11/16	0.12	17/16	31/8	29/16	11/2	2.90	2.16
	1a				3/4	13/4								31/16		4.33	2.51
	1b						6.46	2.76				27/16				6.62	3.70
GE-42	1	195	332	0.341	3/8	15/8	4.96	1.97	1.02	3/4	0.12	19/16	33/4	3	113/16	6.12	3.34
	1a				11/8	21/8								311/16		10.23	4.03
	1b						6.93	2.95				29/16				14.70	5.74
GE-48	1	229	387	0.682	1/2	17/8	5.51	2.20	1.10	13/16	0.14	13/4	41/8	33/8	2	10.37	4.60
	1a				11/8	23/8								41/16		16.90	5.46
	1b						7.40	3.15				23/4				23.39	7.52
GE-55	1	302	505	1.023	5/8	21/8	6.30	2.56	1.18	7/8	0.16	21/16	43/4	37/8	23/8	20.95	6.96
	1b				19/16	23/4								45/8		32.25	11.13
GE-65	1	461	693	1.705	3/4	29/16	7.28	2.95	1.38	-	0.18	115/16	55/16	41/2	211/16	47.96	10.62
GE-75	1	944	1416	6.82	1	27/8	8.27	3.35	1.59	13/8	0.20	21/16	61/4	55/16	35/8	105.24	16.75
GE-90	1	1770	2655	13.6	13/8	31/2	9.65	3.94	1.77	15/16	0.22	27/16	77/8	65/16	315/16	283.29	28.70

Užsakymo forma

GE-42	GG25	Raudona	1	3/8	1a	11/8
GE-42	GG25	Geltona	1	3/8	1	11/8
Movos dydis	Medžiaga	Voras	Stebulės dizainas	Baigti skylę	Stebulės dizainas	Baigti skylę

Pastaba: visi elementai yra bandomojoje angoje, o išpjova gali būti pateikta pagal klientų reikalavimus

GE skirtas GGG40

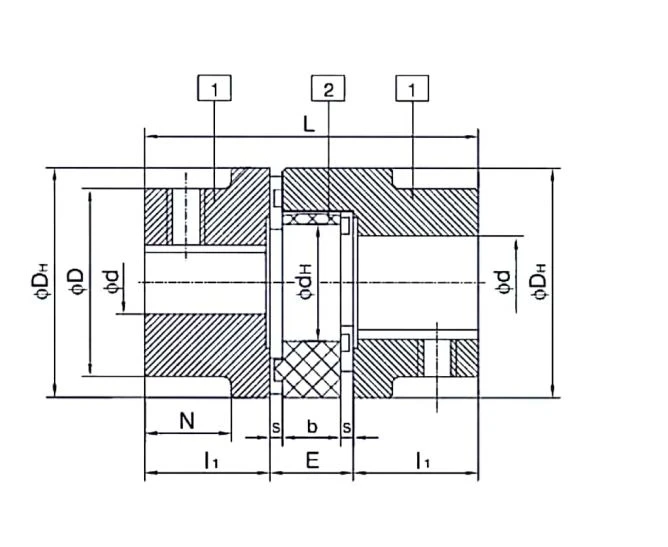

ANSI GE Type Couplings GGG40

Katalogas	dalis	Elastomerų įvertinimo momentas			Kolektyvo dydis (mm)											Inercijos momentas Lb.in²	wt Lbs
		Geltonos pėdos{0}} svarų	Raudona ft{0}} svarų	Inercijos momentas Lb.in²	Anga (d)		L	L .1	E	b	S	N	DH	D	dH
		Geltonos pėdos{0}} svarų	Raudona ft{0}} svarų	Inercijos momentas Lb.in²	Pilotas	Maks	L	L .1	E	b	S	N	DH	D	dH
GE-100	1	2434	3651	24	13/4	41/2	10.63	4.33	1.97	11/8	0.24	31/2	87/8	71/16	47/16	394	35.9
GE-110	1	3540	5310	51	21/4	5	11.61	4.72	2.17	15/8	0.26	33/4	10	77/8	5	707	51.2
GE-125	1	4904	7375	85	21/4	53/4	13.39	5.51	2.36	113/16	0.28	47/16	117/16	9	53/4	1388	76.2
GE-140	1	6306	9440	136	21/4	61/4	14.76	6.10	2.56	115/16	0.30	47/8	129/16	10	61/2	2520	103.4
GE-160	1	9440	14160	273	3	71/4	16.73	6.89	2.95	21/4	0.36	51/2	149/16	117/16	71/2	4924	105.5
GE-180	1	13754	20650	590	31/8	77/8	18.20	7.28	3.35	21/2	0.43	61/8	161/2	123/4	85/8	9008	231.3

Užsakymo forma

GE-125	GGG40	Geltona	1	21/8	1	25/8
Movos dydis	Medžiaga	Voras	Stebulės dizainas	Baigti anga	Stebulės dizainas	Baigti anga

DIN

GE – AL

DIN GE Type Couplings AL

Katalogas	str	Elastomerų įvertinimo momentas			Kolektyvo dydis (mm)											Inercijos momentas (kg.cm²)	G (kg)
		Geltona (Nm)	Raudona (Nm)	Inercijos momentas (kg.cm²)	Gręžimas (d)		L	l1,l2	E	b	S	N	DH	D,D1	dh
					Pilotas	Maks
GE-14	1a	7.5	12.5	0.004	-	16	35	11	13	10	1.5	0	30	30	10	0.025	0.020
GE-19	-	10	17	0.030	-	19	66	25	16	12	2	20	41	32	18	0.105	0.054
	1a				-	24								41		0.185	0.066
GE-24	1	35	60	0.100	-	24	78	30	18	14	2	24	56	40	27	0.370	0.110
	1a				-	28								56		0.810	0.160
GE-28	-	95	160	0.200	-	28	90	35	20	15	2.5	28	67	48	30	0.900	0.180
	1a				-	38								67		1.860	0.255

GE plieno

DIN GE Type Couplings steel

Katalogas	dalis	Elastomerų įvertinimo momentas			Kolektyvo dydis (mm)											Inercijos momentas (kg.cm²)	G (kg)
		Geltona (Nm)	Raudona (Nm)	Inercijos momentas (kg.cm²)	Anga (d)		L	l1,l2	E	b	S	N	DH	D,D1	dH
					Pilotas	Maks
GE-19	1a	10	17	0.03	-	25	66	25	16	12	2	-	40	40	18	0.48	0.18
	1b						90	37								0.68	0.23
GE-24	1a	35	60	0.1	-	35	78	30	18	14	2	-	55	55	27	1.99	0.37
	1b						118	50								3.16	0.59
GE-28	1a	95	160	0.2	-	40	90	35	20	15	2.5	-	65	65	30	4.58	0.64
	1b						140	60								7.50	1.02
GE-38	1	190	325	0.5	-	48	114	45	24	18	3	27	80	70	38	10.14	1.01
	1b						164	70				-		80		20.10	1.84
GE-42	1	265	450	1.0	-	55	126	50	26	20	3	28	95	85	46	24.63	1.56
	1b						176	75				-		95		44.75	2.92
GE-48	1	310	525	2.0	-	62	140	56	28	21	3.5	32	105	95	51	40.43	2.15
	1b						188	80				-		105		69.88	4.05
GE-55	1	410	685	3.0	-	74	160	65	30	22	4	37	120	110	60	79.64	3.25
	1b						210	90				-		120		130.82	6.10
GE-65	1	625	940	5.0	-	80	185	75	35	26	4.5	47	135	115	68	127.38	4.96
	1b						235	100				-		135		239.72	8.91
GE-75	1	1280	1920	20.0	-	95	210	85	40	30	5	53	160	135	80	276.50	7.82
	1b						260	110				-		160		517.55	14.01
GE-90	1	2400	3600	40.0	-	110	245	100	45	34	5.5	62	200	160	100	768.89	13.40
	1b						295	125				-		200		1495.65	25.01

GE skirtas GG25

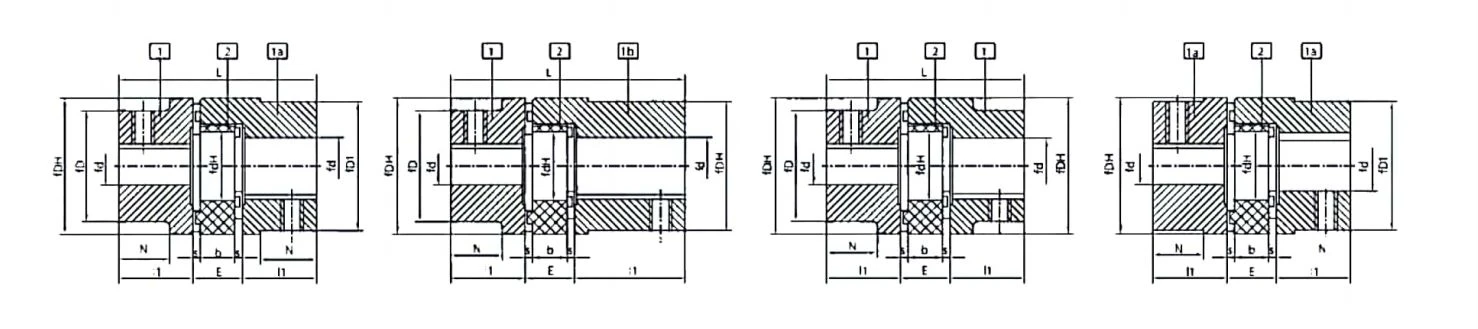

DIN GE Type Couplings GG25

Katalogas	dalis	Elastomerų įvertinimo momentas			Kolektyvo dydis (mm)											Inercijos momentas (kg.cm²)	G (kg)
		Geltona (Nm)	Raudona (Nm)	Inercijos momentas (kg.cm²)	Anga (d)		L	1,1₂	E	b	s	N	DH	D,D1	dH
					Pilotas	Maks
GE-38	1	1 90	325	0.50	10	38	114	45	24	18	3	37	80	66	38	8.51	1.01
	1a				20	45								78		12.70	1.17
	1b						164	70				62				19.4	1.73
GE-42	1	265	450	1.00	10	42	126	50	26	20	3	40	95	75	46	17.95	1.56
	1a				30	55								94		30.00	1.88
	1b						176	75				65				43.10	2.68
GE-48	1	310	525	2.00	12	48	140	56	28	21	3.5	45	105	85	51	30.41	2.15
	1a				30	60								104		49.56	2.55
	1b						188	80				69				68.58	3.51
GE-55	1	410	685	3.00	15	55	160	65	30	22	4	52	120	98	60	61.44	3.25
	1b				40	70								118		94.56	5.20
GE-65	1	625	940	5.00	20	65	185	75	35	26	4.5	47	135	115	68	140.65	4.96
GE-75	1	1280	1920	20.00	25	75	210	85	40	30	5	53	160	135	80	308.92	7.82
GE-90	1	2400	3600	40.00	35	90	245	100	45	34	5.5	62	200	160	100	830.75	13.4

GE skirtas GGG40

ge type couplings380-9

Katalogas	Elastomerų įvertinimo momentas				Kolektyvo dydis (mm)											Inercijos momentas (kg.cm²)
	dalis	Geltona (Nm)	Raudona (Nm)	Inercijos momentas (kg.cm²)	Anga (d)		L	L	E	b	5	N	DH	D	dH
	dalis	Geltona (Nm)	Raudona (Nm)	Inercijos momentas (kg.cm²)			L	L	E	b	5	N	DH	D	dH
GE-100	1	3300	4950	70	45	115	270	110	50	38	6	89	225	180	113	1157	16.8
GE-110	1	4800	7200	150	55	125	295	120	55	42	6.5	96	255	200	127	2073	23.9
GE-125	1	6650	10000	250	55	145	340	140	60	46	7	112	290	230	147	4071	35.6
GE-140	1	8550	12800	400	55	160	375	155	65	50	7.5	124	320	255	165	7391	48.3
GE-160	1	12800	19200	800	75	185	425	175	75	57	9	140	370	290	190	14441	70.3
GE-180	1	18650	28000	1730	80	200	475	185	85	64	11	156	420	325	220	26417	108.0
