„Hangzhou Ocean Industry Co., Ltd.“ yra viena iš pirmaujančių standartinių pavarų dėžių gamintojų ir tiekėjų Kinijoje. Sveiki atvykę į didmeninę prekybą patvariomis pramoninėmis grandinėmis ir galios perdavimo dalimis, pagamintomis Kinijoje čia iš mūsų gamyklos. Visi pritaikyti produktai yra aukštos kokybės ir konkurencingos kainos.
Yra ir kitų modulių pavarų dėžės, taip pat yra CP arba DP dantų, „Ocean“ gali pagaminti pagal jūsų brėžinius. Dauguma „Ocean Standard Gear Rack“ eksportuojami į Europą nuo 2005 m. Dauguma „Ocean“ OEM klientų siunčia brėžinius ir „Ocean“ gamina pagal savo brėžinius, jei neturite piešinio, „Ocean“ taip pat gali gaminti pagal jūsų pavyzdį.
Parametras
Konversijų lentelė
| Modulus | CP | DP |
| 0.39688 | 1.24682 | 64 |
| 0.5 | 1.57080 | 50.8 |
| 0.52917 | 1.66243 | 48 |
| 0.6 | 1.88496 | 42.33333 |
| 0.79375 | 2.49364 | 32 |
| 0.79577 | 2.5 | 31.91858 |
| 0.8 | 2.51327 | 31.75 |
| 1 | 3.14159 | 25.4 |
| 1.05833 | 3.32485 | 24 |
| 1.25 | 3.92699 | 20.32 |
| 1.27000 | 3.98982 | 20 |
| 1.5 | 4.71239 | 16.93333 |
| 1.59155 | 5 | 15.95929 |
| 1.58750 | 4.98728 | 16 |
| 2 | 6.28319 | 12.70 |
| 2.11667 | 6.64970 | 12 |
| 2.5 | 7.85398 | 10.16 |
| 2.54000 | 7.97965 | 10 |
| 3 | 9.42478 | 8.46667 |
| 3.17500 | 9.97456 | 8 |
| 3.18310 | 10 | 7.97965 |
| 4 | 12.56637 | 6.35 |
| 4.23333 | 13.29941 | 6 |
| 4.77465 | 15 | 5.31976 |
| 5 | 15.70796 | 5.08 |
| 5.08000 | 15.95929 | 5 |
| 6 | 18.84956 | 4.23333 |
| 6.35000 | 19.94911 | 4 |
| 6.36620 | 20 | 3.98982 |
| 8 | 25.13274 | 3.175 |
| 8.46667 | 26.59882 | 3 |
| 10 | 31.41593 | 2.54 |
| Dantis dentatūra | Tiesus dantukas | GeradeVerzahnung | Dantų protezų droitas | Dentado derecho | |||||||||||||||
| Angolos spaudimas 20 laipsnių | Slėgio kampas 20 laipsnių | Eingriffswinskel 20 laipsnių | Suspaudimo kampas 20 laipsnių | Kampo slėgis 20 laipsnių | |||||||||||||||
| MedžiagaC45E UNI EN 10083-1 | Medžiaga C45E UNI EN 10083-1 | WerkstoffC45E UNI EN 10083-1 | Matière C45E UNI EN 10083-1 | Medžiaga C45E UNI EN 10083-1 | |||||||||||||||

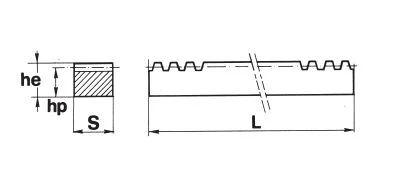

| Mod. | hp | jis x S | L | ||||||||||||||||
| 500 | 1000 | 2000 | 3000 | ||||||||||||||||
| Menkės. | Kg | Menkės. | Kg | Menkės. | Kg | Menkės. | Kg | ||||||||||||
| 1 | 140 | 15 x 15 | CR 26050 | 820 | CR 26100 | 1,500 | CR 26200 | 3,100 | CR 26300 | 4,900 | |||||||||
| 15 | 155 | 17 x 17 | CR 27050 | 1,000 | CR 27100 | 2,000 | CR 27200 | 4,000 | CR 27300 | 6,100 | |||||||||
| 2 | 180 | 20 x 20 | CR 28050 | 1,400 | CR 28100 | 2,700 | CR 28200 | 5,400 | CR 28300 | 8,400 | |||||||||
| 25 | 225 | 25 x 25 | CR 29050 | 2,100 | CR 29100 | 4,300 | CR 29200 | 8,600 | CR 29300 | 11,900 | |||||||||
| 3 | 270 | 30 x 30 | CR 30050 | 3,100 | CR 30100 | 6,300 | CR 30200 | 12,500 | CR 30300 | 18,600 | |||||||||
| 4 | 18 | 22 x 22 | CR 37050 | 1,400 | CR 37100 | 3,250 | CR 37200 | 6,800 | |||||||||||
| 4 | 210 | 25 x 25 | CR 36050 | 1,800 | CR 36100 | 3,650 | CR 36200 | 7,300 | CR 36300 | 10,900 | |||||||||
| 4 | 260 | 30 x 30 | CR 33050 | 3,050 | CR 33100 | 6,000 | CR 33200 | 11,900 | CR 33300 | 18,100 | |||||||||
| 4 | 360 | 40 x 40 | CR 31050 | 5,500 | CR 31100 | 11,100 | CR 31200 | 22,000 | CR 31300 | 31,300 | |||||||||
| 5 | 450 | 50 x 50 | CR 32050 | 8,300 | CR 32100 | 17,500 | CR 32200 | 34,600 | CR 32300 | 45,300 | |||||||||
| 6 | 54 | 60 x 60 | CR 34050 | 12,650 | CR 34100 | 25,000 | CR 34200 | 51,000 | |||||||||||
| 8 | 720 | 80 x 80 | CR 39050 | 22,400 | CR 39100 | 45,000 | CR 39200 | 90,000 | |||||||||||
| Dati tecnici Techninės specifikacijos Technische Daten Donnees technika Datos tecnicos | |||||||||||||||||||
| Mod. | Passo / Pitch Teilung / Pas Paso |
S | L | ||||||||||||||||
| 500 | 1000 | 2000 | 3000 | ||||||||||||||||
| Z | Lr | Z | Lr | Z | Lr | Z | Lr | ||||||||||||
| 1 | 31,416 | 5 | 159 | 49,951 | 319 | 100,217 | 637 | 200,120 | 955 | 300,023 | |||||||||
| 15 | 47,124 | 6 | 106 | 49,951 | 213 | 100,374 | 425 | 200,277 | 637 | 300,180 | |||||||||
| 2 | 62,832 | 6 | 80 | 50,266 | 160 | 100,531 | 319 | 200,434 | 478 | 300,337 | |||||||||
| 25 | 78,540 | 7 | 64 | 50,266 | 128 | 100,531 | 255 | 200,277 | 382 | 300,023 | |||||||||
| 3 | 94,248 | 8 | 53 | 49,951 | 107 | 100,845 | 213 | 200,748 | 319 | 300,651 | |||||||||
| 4 | 125,664 | 8 | 40 | 50,266 | 80 | 100,531 | 160 | 201,062 | 239 | 300,337 | |||||||||
| 5 | 157,080 | 10 | 32 | 50,266 | 64 | 100,531 | 128 | 201,062 | 191 | 300,023 | |||||||||
| 6 | 188,496 | 10 | 27 | 50,894 | 54 | 101,788 | 107 | 201,691 | |||||||||||
| 8 | 251,328 | 10 | 20 | 50,266 | 40 | 100,531 | 80 | 201,062 | |||||||||||

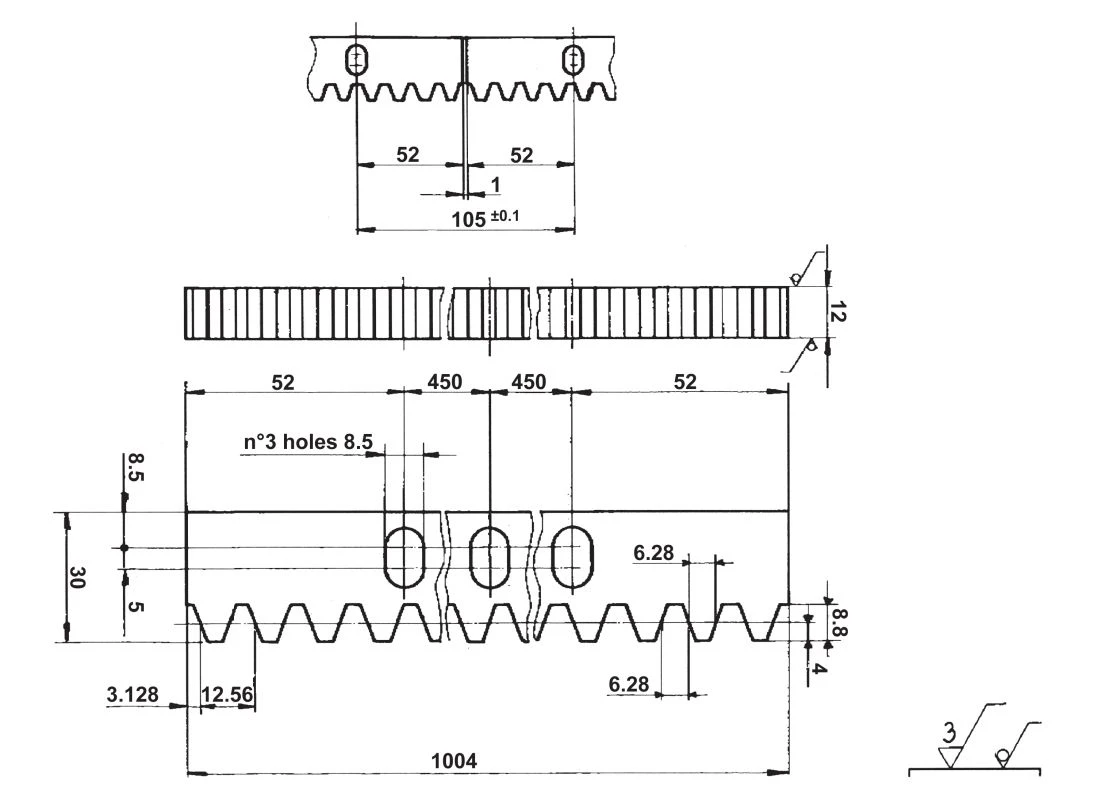

| Passo 12,566 mm | Žingsnis 12,566 mm | Skersmuo 12,566 mm | Skersmuo 12,566 mm | Paso 12,566 mm | |||||||||||||
| Modulo=4 | Modulis=4 | Modul=4 | Modul=4 | Modulo=4 | |||||||||||||
| Dantis dentatūra | Tiesus dantukas | GeradeVerzahnung | Dantų protezų droitas | Dentado derecho | |||||||||||||
| Angolos spaudimas 20 laipsnių | Slėgio kampas 20 laipsnių | Eingriffswinskel 20 laipsnių | Suspaudimo kampas 20 laipsnių | Temperatūra 20 laipsnių | |||||||||||||
| Medžiaga | Medžiaga | Werkstoff | Matiere | Medžiaga | |||||||||||||
| C45E UNI EN 10083-1 | C45E UNI EN 10083-1 | C45E UNI EN 10083-1 | C45E UNI EN 10083-1 | C45E UNI EN 10083-1 | |||||||||||||
| Paviršutinis traktavimas: | Paviršiaus apdorojimas: | Oberflachenbehandlung: | Paviršiaus savybės: | Paviršutiniškas pokytis: | |||||||||||||
| Zincatura | Cinkavimas | Verzinken | Zingage | Cincado | |||||||||||||
| Kodas | CP | Modulis | L | Dantų skaičius | B | A0 | A1 | D | I | Skylių skaičius | Varžtas | A | Φd1 | ΦD | E | f | Fta kN | KG |
| CP-05005-JIS1 | 5 | 1. 5915 | 500 | 100 | 15 | 20 | 18.41 | 40 | 140 | 4 | M5 | 8 | 6 | 10 | 6 | 1.5 | 0.59 | 1.1 |
| CP-05005-JIS1-N | 5 | 1. 5915 | 500 | 100 | 15 | 20 | 18.41 | * | * | * | * | * | * | * | * | 1.5 | 0.59 | 1. 1 |
| CP-05010-J1S1-N | 5 | 1. 5915 | 1000 | 200 | 15 | 20 | 18.41 | * | * | * | * | * | * | * | * | 1.5 | 0.59 | 2.1 |
| CP-10005-JIS1 | 10 | 3.1831 | 500 | 50 | 30 | 35 | 31.82 | 40 | 140 | 4 | M10 | 14 | 11 | 17.5 | 10.8 | 1.5 | 2.38 | 3.7 |
| CP- 10005-J1S1-N | 10 | 3.1831 | 500 | 50 | 30 | 35 | 31.82 | * | * | * | * | * | * | * | * | 1.5 | 2.38 | 3.7 |
| CP- 10010-J1S1-N | 10 | 3.1831 | 1000 | 100 | 30 | 35 | 31.82 | * | * | * | * | * | * | * | * | 1.5 | 2.38 | 7.5 |
| Kodas | CP | Modulis | L | Dantų skaičius | B | A0 | A1 | D | I | Skylių skaičius | Varžtas | A | Φd1 | ΦD | E | f | Fta kN | KG |
| CP-05005-JIS1 | 5 | 1. 5915 | 500 | 100 | 15 | 20 | 18.41 | 40 | 140 | 4 | M5 | 8 | 6 | 10 | 6 | 1.5 | 0.59 | 1.1 |
| CP-05005-JIS1-N | 5 | 1. 5915 | 500 | 100 | 15 | 20 | 18.41 | * | * | * | * | * | * | * | * | 1.5 | 0.59 | 1. 1 |
| CP-05010-J1S1-N | 5 | 1. 5915 | 1000 | 200 | 15 | 20 | 18.41 | * | * | * | * | * | * | * | * | 1.5 | 0.59 | 2.1 |
| CP-10005-JIS1 | 10 | 3.1831 | 500 | 50 | 30 | 35 | 31.82 | 40 | 140 | 4 | M10 | 14 | 11 | 17.5 | 10.8 | 1.5 | 2.38 | 3.7 |
| CP- 10005-J1S1-N | 10 | 3.1831 | 500 | 50 | 30 | 35 | 31.82 | * | * | * | * | * | * | * | * | 1.5 | 2.38 | 3.7 |
| CP- 10010-J1S1-N | 10 | 3.1831 | 1000 | 100 | 30 | 35 | 31.82 | * | * | * | * | * | * | * | * | 1.5 | 2.38 | 7.5 |
| Kodas | CP | Modulis | L | Dantų skaičius | B | A0 | A1 | D | I | Skylių skaičius | Varžtas | A | Φd1 | ΦD | E | f | Fta kN | KG |
| CP-05005-JIS1 | 5 | 1. 5915 | 500 | 100 | 15 | 20 | 18.41 | 40 | 140 | 4 | M5 | 8 | 6 | 10 | 6 | 1.5 | 0.59 | 1.1 |
| CP-05005-JIS1-N | 5 | 1. 5915 | 500 | 100 | 15 | 20 | 18.41 | * | * | * | * | * | * | * | * | 1.5 | 0.59 | 1. 1 |
| CP-05010-J1S1-N | 5 | 1. 5915 | 1000 | 200 | 15 | 20 | 18.41 | * | * | * | * | * | * | * | * | 1.5 | 0.59 | 2.1 |
| CP-10005-JIS1 | 10 | 3.1831 | 500 | 50 | 30 | 35 | 31.82 | 40 | 140 | 4 | M10 | 14 | 11 | 17.5 | 10.8 | 1.5 | 2.38 | 3.7 |
| CP- 10005-J1S1-N | 10 | 3.1831 | 500 | 50 | 30 | 35 | 31.82 | * | * | * | * | * | * | * | * | 1.5 | 2.38 | 3.7 |
| CP- 10010-J1S1-N | 10 | 3.1831 | 1000 | 100 | 30 | 35 | 31.82 | * | * | * | * | * | * | * | * | 1.5 | 2.38 | 7.5 |
