Hangzhou Ocean Industry Co., Ltd. yra viena iš pirmaujančių fb dvigubų viengubų žvaigždučių gamintojų ir tiekėjų Kinijoje. Sveiki atvykę į didmeninę prekybą patvariomis pramoninėmis grandinėmis ir galios perdavimo dalimis, pagamintomis Kinijoje čia iš mūsų gamyklos. Visi pritaikyti produktai yra aukštos kokybės ir konkurencingos kainos.

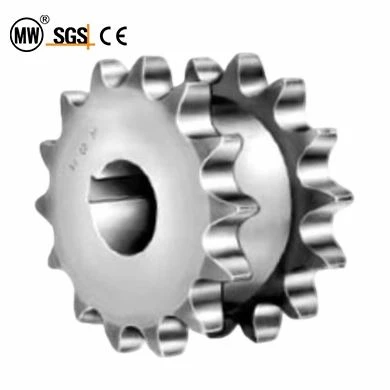

FB Double Single Sprockets yra žvaigždučių gaminys, sukurtas specialiai ANSI rinkai. Šios žvaigždutės yra pagamintos iš šaltai tempto plieno ir yra tiksliai grūdintos, kad būtų užtikrintas puikus atsparumas dilimui ir ilgesnis tarnavimo laikas. Paprastai naudojamas tais atvejais, kai reikalingos dvi nepriklausomos grandinės, varomos viena ašimi. Jo dizaino ypatybė yra didelė erdvė tarp žvaigždutės plokščių, leidžianti dviem atskiroms grandinėms susijungti be kontakto ir taip pasiekti skirtingą kryptį
Be to, FB Double Single Sprockets taip pat atitinka ISO 9001 ir ISO 14001 standartus, užtikrinant jų atitiktį ir kokybės užtikrinimą. Ši konstrukcija ne tik pagerina įrangos patikimumą ir našumą, bet ir išlaiko geresnę priežiūrą, optimizuodama grandinės tarpą.
Apibendrinant galima pasakyti, kad FB Double Single Sprockets, pasižymintis dideliu našumu ir tikslia konstrukcija, yra patikimas sprendimas pramoniniam pritaikymui, tinkamas įvairioms perdavimo sistemoms, kurioms reikalingas didelis tikslumas ir ilgaamžiškumas.
Parametras
Produktų asortimentas
| Standartai | Serijos tipas | Dydžių diapazonas |
| ANSI | DS40-FB 1/2 colio žingsniui | 14-25 |
| DS50-FB 5/8 colių žingsniui | 15-24 | |
| DS60-FB, skirtas 3/4 colių žingsniui | 13-24 | |
| DS80-FB, skirtas 1 colio žingsniui | 13-23 | |
| DS100-FBFor 1 1/4" Pitch | 13-21 |

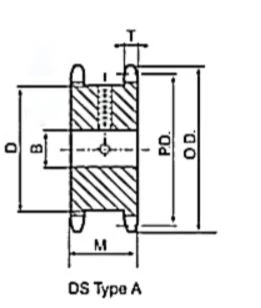

Dvigubas vienvietisUžbaigtas gręžinys
DS40-FB 1/2''PIKŠTAS
| Ne. Dantys | Katalogo Nr. | Skersmenys | Anga "B" | Matmenys | wt. Lbs. | ||||
| O.D | PD | D | Atsargos | + Maks. | M | T | |||
| 14 15 16 |
DS40A14 DS40A15 DS40A16 |
2.49 2.65 2.81 |
2.247 2.405 2.563 |
121/32 113/16 131/32 |
5/8 5/8 5/8 |
7/8 1 13/16 |
113/32 113/32 113/32 |
0.284 0.284 0.284 |
1.0 1.2 1.4 |
| 17 18 19 20 21 |
DS40A17 DS40A18 DS40A19 DS40A20 DS40A21 |
2.96 3.14 3.28 3.46 3.62 |
2.721 2.879 3.038 3.196 3.355 |
29/64 25/16 215/32 25/8 225/32 |
5/8 5/8 5/8 5/8 5/8 |
15/16 17/16 15/8 13/4 13/4 |
113/32 113/32 113/32 113/32 113/32 |
0.284 0.284 0.284 0.284 0.284 |
1.8 1.9 2.3 2.5 2.8 |
| 22 23 24 25 |
DS40A22 DS40A23 DS40A24 DS40A25 |
3.78 3.94 4.10 4.26 |
3.513 3.672 3.831 3.989 |
215/16 33/32 317/64 37/16 |
5/8 5/8 5/8 5/8 |
13/4 13/4 13/4 17/8 |
113/32 113/32 113/32 113/32 |
0.284 0.284 0.284 0.284 |
3.0 3.4 3.7 4.1 |
DS50-FB 5/8''PIKŠTAS
| Ne. Dantys | Katalogo Nr. | Skersmenys | Anga "B" | Matmenys | wt. Lbs. | ||||
| O.D | PD | D | Atsargos | + Maks. | M | T | |||
| 15 16 17 18 19 |
DS50A15 DS50A16 DS50A17 DS50A18 DS50A19 |
3.32 3.52 3.72 3.92 4.12 |
3.006 3.204 3.401 3.599 3.797 |
29/32 21/2 211/16 257/64 35/32 |
3/4 3/4 3/4 3/4 3/4 |
13/8 15/8 13/4 13/4 13/4 |
121/32 121/32 121/32 121/32 121/32 |
0.343 0.343 0.343 0.343 0.343 |
2.3 2.7 3.0 3.6 4.0 |
| 20 21 22 23 24 |
DS50A20 DS50A21 DS50A22 DS50A23 DS50A24 |
4.32 4.52 4.72 4.92 5.12 |
3.995 4.194 4.392 4.590 4.788 |
39/32 31/2 311/16 357/64 43/32 |
3/4 3/4 3/4 3/4 3/4 |
13/4 2 21/8 23/4 27/16 |
121/32 121/32 121/32 121/32 121/32 |
0.343 0.343 0.343 0.343 0.343 |
4.6 5.0 5.7 6.3 6.9 |
Dvigubas vienvietisUžbaigtas gręžinys
DS60-FB 3/4''PIKŠTAS
| Ne. Dantys | Katalogo Nr. | Skersmenys | Anga "B" | Matmenys | wt. Lbs. | ||||
| O.D | PD | D | Atsargos | + Maks. | M | T | |||
| 13 14 15 |
DS60A13 DS60A14 DS60A15 |
3.49 3.74 3.98 |
3.134 3.371 3.607 |
21/4 21/2 23/4 |
1 1 1 |
13/8 2 13/4 |
115/16 115/16 115/16 |
0.459 0.459 0.459 |
2.7 3.3 4 |
| 16 17 18 19 20 |
DS60A16 DS60A17 DS60A18 DS60A19 DS60A20 |
4.22 4.46 4.70 4.95 5.19 |
3.844 4.082 4.319 4.557 4.794 |
263/64 31/4 315/32 323/32 331/32 |
1 1 1 1 1 |
13/4 13/4 21/8 23/16 29/16 |
115/16 115/16 115/16 115/16 115/16 |
0.459 0.459 0.459 0.459 0.459 |
4.6 5.6 6.1 7.4 7.9 |
| 21 22 23 24 |
DS60A21 DS60A22 DS60A23 DS60A24 |
5.43 5.67 5.91 6.15 |
5.032 5.270 5.508 5.746 |
413/64 47/16 411/16 459/64 |
1 1 1 1 |
21/4 23/4 23/4 215/16 |
115/16 115/16 115/16 115/16 |
0.459 0.459 0.459 0.459 |
8.5 9.8 10.8 11.9 |
DS80-FB 1''PIKŠTAS
| Ne. Dantys | Katalogo Nr. | Skersmenys | Anga "B" | Matmenys | wt. Lbs. | ||||
| O.D | PD | D | Atsargos | + Maks. | M | T | |||
| 13 14 15 16 |
DS80A13 DS80A14 DS80A15 DS80A16 |
4.66 4.98 5.30 5.63 |
4.179 4.494 4.810 5.126 |
31/32 311/32 321/32 4 |
1 1 1 1 |
13/4 113/16 21/8 23/8 |
23/16 23/16 23/16 23/16 |
0.575 0.575 0.575 0.575 |
6.1 7.3 8.6 10.0 |
| 17 18 19 20 21 22 23 |
DS80A17 DS80A18 DS80A19 DS80A20 DS80A21 DS80A22 DS80A23 |
5.95 6.27 6.59 6.91 7.24 7.56 7.88 |
5.442 5.759 6.076 6.392 6.710 7.027 7.344 |
421/64 441/64 431/32 59/32 59/64 515/16 61/4 |
1 1 1 1 1 1 1 |
211/16 23/4 215/16 31/4 316 37/8 41/8 |
23/16 23/16 23/16 23/16 23/16 23/16 23/16 |
0.575 0.575 0.575 0.575 0.575 0.575 0.575 |
12.0 13.0 15.4 16.5 18.8 20.4 22.4 |
Dvigubas vienvietisUžbaigtas gręžinys
DS100-FB, skirtas 1 1/4''PIKŠTAS
| Ne. Dantys | Katalogo Nr. | Skersmenys | Anga "B" | Matmenys | wt. Lbs. | ||||
| O.D | PD | D | Atsargos | + Maks. | M | T | |||
| 13 14 15 16 |
DS100A13 DS100A14 DS100A15 DS100A16 |
5.82 6.23 6.63 7.03 |
5.223 5.617 6.012 6.407 |
325/32 43/16 419/32 5 |
1 1 1 1 |
23/4 21/2 23/4 3 |
211/16 211/16 211/16 211/16 |
0.692 0.629 0.629 0.692 |
11.9 14.2 16.6 19.3 |
| 17 18 19 20 21 |
DS100A17 DS100A18 DS100A19 DS100A20 DS100A21 |
7.44 7.84 8.24 8.64 9.04 |
6.803 7.198 7.595 7.991 8.387 |
515/32 513/16 67/32 619/32 7 |
1 1 1 1 1 |
35/16 311/16 4 47/16 41/2 |
211/16 211/16 211/16 211/16 211/16 |
0.692 0.692 0.692 0.692 0.692 |
22.1 25.1 28.4 31.6 35.0 |
